Omschrijving

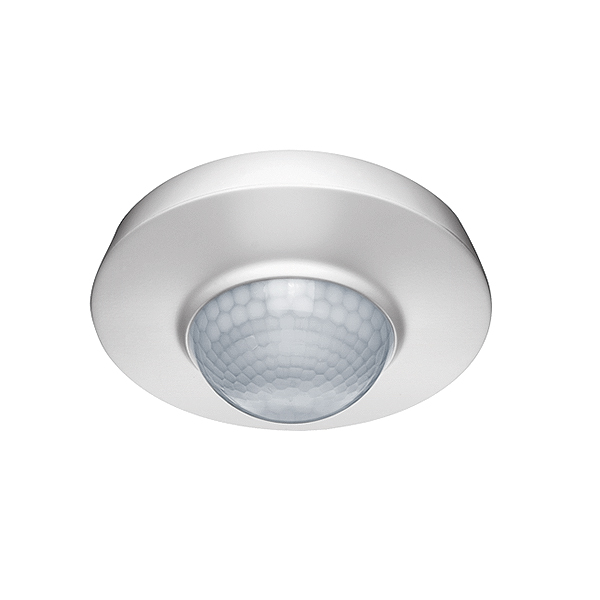

Plafondaanwezigheidssensor 360° inbouw, bereik ca. Ø 24 m, op afstand bedienbaar. Aanwezigheidssensor met 360° detectiehoek en voor plafondmontage. Bereik tot 24 m diameter voor toepassing in o.a. kantoren, klaslokalen, vergaderruimtes en doorgangszones met zeer weinig of geen daglicht.. Ideaal voor installatie op grote hoogte tot 10 mzoals in sporthallen, magazijnen etc.. 16 A hoogvermogenrelais (wolfraam voorloopcontact) speciaal voor het schakelen van capacitieve lasten zoals o.a. EVSA's, fluorescentielampen met parallelcompensatie, compacte fluorescentielampen, spaarlampen. Automatische lichtregeling op basis van aanwezigheid en daglicht. Extra schakelcontact "HVAC" voor het aansturen van verwarming, ventilatie, airconditioning op basis van aanwezigheid. Te programmeren via afstandsbediening, bijv. continulicht AAN/UIT en automatische inleesfunctie voor de actuele lichtwaarde. Voorkoming van bedieningsfouten door ingebouwde keuzeschakelaar voor afstandsbediening/parameterinstelling. Standaarduitvoering als inbouwapparaat. Universele opbouwdoos IP 54 met 2-voudige membraan-kabelinvoer (accessoire). Dubbele insteekklemmen voor doorvoerbedrading. Modulair systeem met verzorgingseenheid en insteeksensor. Verzorgingseenheid monteren/aansluiten - na het schilderen kan de sensor eenvoudig worden ingestoken. Grote bedradingsruimte dankzij de geringe hoogte van de verzorgingseenheid. Ingebouwd fabrieksprogramma dus onmiddellijk bedrijfsklaar. Extra pulsingang voor het individueel handmatig schakelen van de verlichting. Melder kan vol- of halfautomatisch worden gebruikt. Uitbreiding van het detectiebereik door aansluiting van een slave-aanwezigheidssensor. Verdekte instelelementen voorkomen het per ongeluk wijzigen van parameters. Ingebouwde impulsfunctie voor het aansturen van trappenhuisautomaten of signaaltoestellen en toepassing in gebouwautomatisering/PLC-techniek. Technische gegevens: Apparaatcategorie: Plafondaanwezigheidssensor; Productinformatie: Let op de Verklaring installatieautomaat in het downloadgedeelte van het product.; Op afstand te bedienen: ja; Montagevariant: Inbouw / apparaatdoos Ø 68 mm; Montageplaats: Plafond; Type aansluiting: Insteekklem; Aansluitbare kabeldiameter: 1.5 – 2.5 mm²; Afmetingen: Hoogte 75 mm, Ø 140 mm; Gewicht: 0,275 kg; Materiaal: UV-gestabiliseerd polycarbonaat; Beschermingsgraad: IP20; Beschermingsgraad met toebehoren: IP54 met opbouwdoos (separaat bestellen); Toegestane omgevingstemperatuur: 0 °C...+50 °C; Relatieve luchtvochtigheid: 5 – 93 %, niet condenserend; Kleur: wit, overeenkomstig RAL 9010; Besturingssysteem: ON/OFF; Beschermingsklasse: II; Nom. spanning: 230 V ~ / 50 Hz; Inschakelstroom: 800 A / 200 µs; Opgenomen vermogen: 1 W; Detectiehoek: 360°; Detectieafstand schuin: Ø 24 m; Detectieafstand frontaal: Ø 8 m; Detectieafstand aanwezigheidsbereik: Ø 6 m; Detectiebereik: tot 453 m²; Aanbevolen Montagehoogte: 3 m; Max. Aanbevolen Montagehoogte: 10 m; Helderheidswaarde: 5 – 2000 lx; Aantal verlichtingskanalen: 1; Aantal HVAC-kanalen: 1; Impulsgeveringang verlichting: 1; Slave-ingang: ja; Max. aantal slave-melders: 6; Modus: Halfautomatisch, Volautomatisch; Uitschakelvertraging: 30 s; Inschakelvertraging: 0 s; Kanaal: C1 Verlichting; Functie: schakelen; Schakelvermogen: 230 V/50 Hz, 16 AX2300 W/10 A (cos phi = 1)1150 VA/5 A (cos phi = 0,5)600 W LED; Schakelcontact: maakcontact / potentiaalvoerend; Impulsgeveringang: ja; Impulsfunctie: ja; nalooptijd: 15 s...30 min (stapsgewijs verstelbaar); Kanaal: C2 HVAC; Functie: schakelen; Schakelvermogen: 100 W/460 VA; Schakelcontact: potentiaalvrij, 230 V ~/2 A, 24 V =/2 A; Impulsfunctie: ja; nalooptijd: 300 s...120 min (stapsgewijs verstelbaar).
